参数Parameter

电驱动Electric drive	24VDC、220VAC、380VAC
公称通径Nominal diameter	15-100mm
公称压力Nominal pressure	1.6-4.0MPa
适用温度Applicable temperature	PTFE:-29-+150℃
	EK:-29-+230℃
	合金：-40-+425℃
连接方式Connection mode	法兰
阀结构Valve structure	四通L型,四通X型,三通T型,三通L型
阀体材质Body	304、316、316L碳钢Carbon steel
阀球材质Valve	304、316、316L
密封材质Sealing material	PTFE、EK、合金
适用介质Applicable medium	气体、水、及油类Gas, water, and oil
可选附件Optional accessories	限位开关、定位器、电磁阀、减压阀Limit switch, locator, electromagnetic valve, pressure reducing valve

三通（四通）法兰球阀概述Overview of the three links flange ball valve
三通（四通）球阀主要用于多通路管道间的流向切换与关断，相较在每条管道上都装控制阀，三通（四通）阀则有时效同步性与体积小空间要求低的优势。
Tee (Stone) valve is used mainly for multi-channel pipeline flow switch and turn-off, compared to control valves are installed on each pipeline, three-way valve timeliness synchronization with the small size and space requirements of the advantages of low.

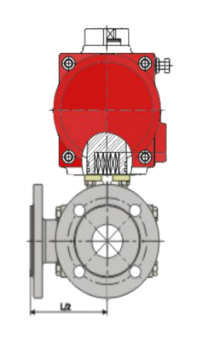

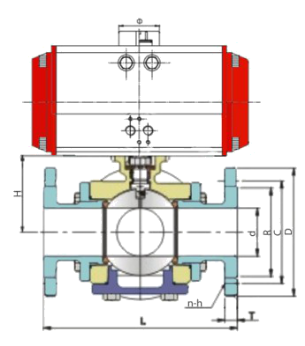

规格示例图series specifications example in Figure

尺寸表（DIN）

通径（mm）	英寸”	PN	尺寸（mm）
			L	d	R	C	D	T	H	N- h
15	1/2	10 16 25 40	150	15	45	65	95	12	53	4-14
20	3/4		165	20	58	75	105	14	58.5	4-14
25	1		180	25	68	85	115	14	70	4-14
32	1 1/4		190	32	78	100	140	16	77.5	4-18
40	1 1/2		212	38	88	110	150	16	86.5	4-18
50	2		230	49	102	125	165	16	92	4-18
65	2 1/2	10/16	290	63	122	145	185	18	107	4-18
		25/40						22		8-18
80	3	10/16	310	75	138	160	200	20	119	8-18
		25/40	320					24
100	4	10/16	350	99	158	180	220	20	150	8-18
		25/40	370		162	190	235	24
