参数Parameter

NO	部分名称PART NAME	材料MATERIALS
1	手柄套HANDLE SLEEVE	PLASTIC
2	手柄HANDLE	SUS304
3	格兰 Glen	SUS304
4	螺母NUT	SUS304
5	弹簧垫片 Spring washer	SUS304
6	阀杆填料GASKET	PTFE
7	阀杆垫圈 Stem gasket	PTFE
8	阀盖 cover	CF8/CF8M
9	螺栓 BOLT	SUS304
10	螺栓螺母 Bolt nut	SUS304
11	弹簧垫圈 Spring washer	SUS304
12	阀体 BODY	CF8/CF8M
13	阀座 seat	RPTFE
14	阀球 ball	CF8/CF8M
15	阀杆PACKING	SUS304/SUS316
16	锁块 lock block	SUS 304

手动三片式SQ-H1、SQ-H6系列概述Manual three chip SQ-H1,SQ-H6 series overview
手动三片式球阀用于截断或接通管路中的介质。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。
Manual three piece ball valve for cutting off or connect the line of medium. Use of different materials,can be separately applied to water,steam, oil,nitric acid,acetic acid and other media

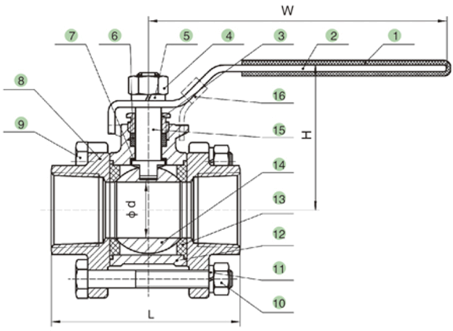

规格示例图series specifications example in Figure


产品特征：1000PSI/PN63、全通径、脱蜡精密铸造、阀杆防暴出装置设计、加锁手柄（可选）
Product characteristics: 1000PSI/PN63, full size, lost wax casting, valve stem riot out device design, locking handle(optional)
产品通过PED97/23/EC（CE0035认证）、铸件通过AD2000-WO认证
Products through the PED97/23/EC(CE0035), casting through the AD2000-WO certification
螺纹符合：ASMEB1.20.1 BS21.0DIN2999/259，ISO228-1，JIS B 0203，ISO7/1、检查与测试：API598，EN12266
With thread: ASMEB1.20.1 BS21.0DIN2999/259, ISO228-1, JIS B 0203, ISO7/1, inspection and test: API598,EN12266

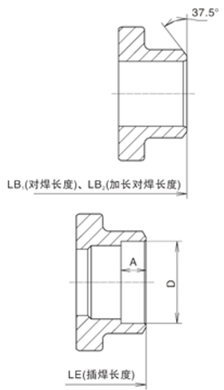

尺寸表Size table

通径 尺寸	1/4’’	3/8”	1/2”	3/4”	1”	1-1/4”	1-//2”	2”	2-1/2”	3”	4”
d	12.5	12.5	15	20	25	32	38	50	65	76	94
H	48	48	49	57	67	72	94	102	119	126	168
W	105	105	105	126	144	144	189	189	224	224	298
L	64	64	72	80	85	105	113	132	170	186	226
LE	64	64	72	80	85	105	113	132	170	186	226
LB1	61	61	63	78	87	97	113	134	170	192	244
LB2	225	225	225	225	245	256	260	275	334	345	365
D	14.1	17.6	21.7	27.1	33.8	42.6	48.7	61.1	77	89.8	115.8
A	10	10	10	13	13	13	13	16	16	16	19
