参数Parameter

序号	名称	材质
1	手柄套	PLASTIC
2	手柄	SUS304
3	格兰	SUS304
4	螺母	SUS304
5	弹簧垫圈	SUS304
6	阀杆填料	PTFE
7	阀杆垫片	PTFE
8	阀盖垫圈	PTFE
9	阀盖	CF8/CF8M
10	阀体	CF8/CF8M
11	阀座	RPTFE
12	阀球	CF8/CF8M
13	阀杆	SUS304/SUS316

产品特征：1000PSI/PN63、全通径、脱蜡精密铸造、阀杆防暴出装置设计、加锁手柄
（可选）Product characteristics: 1000PSI/PN63, full size, lost wax casting, valve stem riot out device design, locking handle(optional)
产品通过PED97/23/EC（CE0035认证）、铸件通过AD2000-WO认证
Products through the PED97/23/EC(CE0035), casting through the AD2000-WO certification螺纹符合：ASMEB1.20.1 BS21.0DIN2999/259，ISO228-1，JIS B 0203，ISO7/1、检查与测试：API598，EN12266
With thread: ASMEB1.20.1 BS21.0DIN2999/259, ISO228-1, JIS B 0203, ISO7/1, inspection and test: API598,EN12266

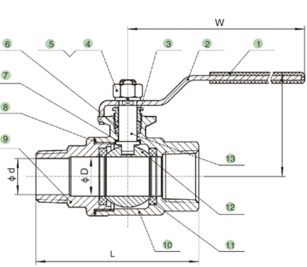

规格示例图series specifications example in Figure

尺寸表Size table

通径 尺寸	1/4”	3/8”	1/2”	3/4”	1”	1-1/4”	1-1/2”	2”
D	12.5	12.5	15	20	25	32	38	50
d	7	10.5	13.6	18.2	23	31	36	48
W	104	104	104	126	144	144	190	190
H	51	51	53	65	77	81.5	94.5	102
L	60.5	60.5	78.5	88.5	100	110.5	121	141.5
