参数Parameter

NO	零件名称PART NAME	材质
1	阀体BODY	A351-CF8	A351-CF8M	A216-WCB
2	侧体 SIDE BODY	A351-CF8	A351-CF8M	A216-WCB
3	球BALL	A351-CF8	A351-CF8M	A315-CF8
4	阀杆STEM	A276-304	A276-316	A276-410
5	阀座BALL SEAT	PTFE
6	全螺纹螺柱BOLT	A193-B8		A193-B7
7	螺母NUT	A194-8		A194-2H
8	密封垫圈	PTFE
9	轴承 BEARING	PTFE
10	支撑轴	A351-CF8	A351-CF8M	A216-WCB
11	止退垫圈	PTFE
12	O型圈	VITON
13	V型填料	PTFE
14	耐磨垫片GASKET	304+MoS2+PTFE
15	压环	304
16	蝶形弹片SPRING	A240-301
17	六角螺母（薄）	304
18	防松垫片	304
19	垫圈	A36镀锌
20	手柄	304		A36镀锌
21	把套	PVC(软)
22	法兰护套	PVC

高平台法兰三通球阀概述High platform flange valve overview three
产品特点：全通径，脱蜡精密铸造，产品通过PED97/23/EC(CE0035)认证，铸件通过AD2000-WO认证，设计标准：ASME B16.34
法兰标准：ASME B16.5，检查与测试：AP1598结构特点：防火安全设计，防静电设计，阀杆防爆出结构，阀腔压力平衡结构，ISO 5211直接安装平台设计。
Product features: full bore, lost wax casting, products through the PED97/23/EC certification, casting (CE0035) through the AD2000-WO certification, design standard: ASME B16.34
Flange standard: ASME B16.5, examining and testing: AP1598 features:fire safety design, anti-static design, explosion-proof structure of stem,the valve cavity pressure balance structure, ISO 5211 installationplatform design.

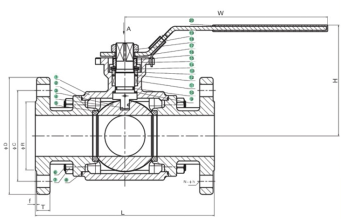

规格示例图series specifications example in Figure


尺寸表Size table(GB)

公称通径		GV-Q2471 PN16										GV-Q247A/GV-Q247B PN25 PN40
		外形尺寸		法兰尺寸						ISO5211		外形尺寸		法兰尺寸						ISO5211
DN	NPS	L	H	D	T	f	R	C	N-фh	法兰 型号	阀杆方头	L	H	D	T	f	R	C	N-фh	法兰型号	阀杆方头
15	1/2”	155	86	95	10	2	45	65	4-ф16	F05	11	175	86	95	12.7	2	45	65	4-ф16	F05	9
20	3/4”	170	97	105	12	2	58	75	4-ф16	F05	11	190	97	105	14.3	2	58	75	4-ф19	F05	9
25	1”	190	117	115	12.7	2	68	85	4-ф16	F05/F07	14	210	117	115	15.9	2	68	85	4-ф19	F05	11
32	1-1/4”	210	120	140	14.5	2	78	100	4-ф16	F05/F07	14	230	120	140	17.5	2	78	100	4-ф19	F05	11
40	1-1/2”	230	146.5	150	16	2	88	110	4-ф16	F07/F10	17	250	146.5	150	19.1	2	88	110	4-ф22	F07	14
50	2”	265	154	165	17.5	2	102	125	4-ф19	F07/F10	17	285	154	165	20.7	2	102	125	8-ф19	F07	14
65	2-1/2”	280	170.5	185	20.7	2	122	145	4-ф19	F07/F10	22			185			122	145		F10	17
80	3”	320	182.5	200	22.3	2	138	160	4-ф19	F07/F10	22			200			138	160		F10	17
100	4”	370	242	220	22.3	2	158	180	8-ф19	F10/F12	27			235			162	190		F10	22
