参数Parameter

电驱动Electric drive	24VDC、220VAC、380VAC
公称通径Nominal diameter	80-1800mm
公称压力Nominal pressure	150-300LB
适用温度Applicable temperature	-196-450℃
连接方式Connection mode	对夹、法兰Clip flange
阀结构 Valve structure	三偏心three eccentric
阀体 Body	304、316、碳钢 Carbon steel
阀板 plate	304、316、碳钢 Carbon steel
密封材质 Sealing material	本体、合金Body Alloy
适用介质Applicable medium	气体、水及油类等Gas, water and oil
可选附件Optional accessories	限位开关、定位器、电磁阀、减压阀Limit switch, locator, electromagnetic valve, pressure reducing valve

电、气动三偏心蝶阀概述Electric, pneumatic eccentric butterfly valve Overview
三偏心蝶阀为偏心多层次金属密封结构，阀板及阀座用专用设备加工，保障该蝶阀的密封可靠，操作轻便及长时间的使用寿命。三偏心蝶阀为金属阀座，具有耐高、低温；耐高压；允许介质中有微小颗粒。产品广泛应用于电力、冶金、化工、石油、危险气体及电子等行业。
Eccentric multi-level metal seal structure, the valve plate and seat of the three eccentric butterfly valve with special equipment for processing and protection of the butterfly valve seal is reliable, easy operation and long service life. The triple eccentric butterfly valve, metal valve seat, resistant to high and low temperature; high pressure; allow small particles in the medium. The products are widely used in electric power, metallurgy, chemical, petroleum, dangerous gases and electronics industries.

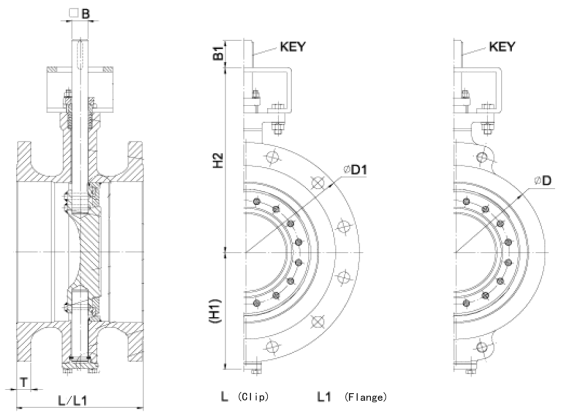

规格示例图series specifications example in Figre

尺寸表（ANSI）

SIZE	inch	L	L1	H1	H2	D	D1	□B	B1
80	3”	47	180	121	216	125	191	11	18
100	4”	53	190	140	235	155	229	11	18
125	5”	56	200	148	255	185	254	14	23
150	6”	56	210	165	260	215	279	14	23
200	8”	62	230	196	292	265	343	19	28
250	10”	69	250	227	323	325	406	22	28
300	12”	79	270	268	406	382	483	27	28
350	14”	79	290	295	418	415	535	32	47
		92
400	16”	102	310	325	488	470	597	32	47
450	18”	114	330	346	518	530	635	36	47
500	20”	127	350	399	565	585	700	36	47
600	24”	154	390	437	622	692	813	46	56
