参数Parameter

电驱动Electric drive	24VDC、220VAC、380VAC
公称通径Nominal diameter	50-600mm
公称压力Nominal pressure	1.0-1.6Mpa
适用温度Applicable temperature	PTFE:-30-+150℃
	PA:-30-+100℃
连接方式Connection mode	对夹Clip on
阀体 Body	304、316、碳钢、铸铁 Carbon steel, cast iron
阀板 plate	铸铁 Cast ironF4、铸铁Cast ironPA、 Halar
阀座 Seat	F46、PTFE、
适用介质Applicable medium	强酸、强碱、强氧化剂  Acids, alkalis, strong oxidizers
可选附件Optional accessories	限位开关、定位器、电磁阀、减压阀Limit switch, locator, electromagnetic valve, pressure reducing valve

电、气动全衬蝶阀概述Electric, pneumatic full lining butterfly valve Overview
全衬蝶阀主要为应对腐蚀环镜设计，阀体结构还是中线型，保持了中线蝶阀的优点，同时在阀板上与介质可能接触的地方衬上全塑胶，从而保障阀门在腐蚀环镜下的应用！产品更广泛的应用于化工，医药，水处理，海水，膜过滤及机械制造等行业。
Lined butterfly valve in response to the corrosion loop mirror design, the body structure is linear, to maintain the advantages of the center line butterfly valve, while all-plastic lining on the valve plate and the media may contact, in order to protect the valve corrosion ringthe application of the microscope! Products more widely used in chemical, pharmaceutical, water treatment, sea water, membrane filtration and machinery manufacturing industries.

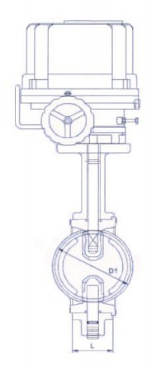

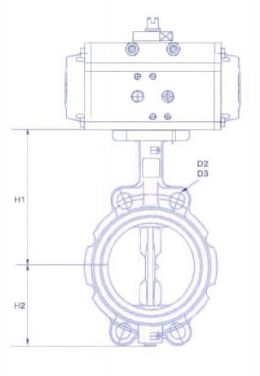

 规格示例图series specifications example in Figure

尺寸表（ANSI）


通径（mm） Path	英寸” Inch	尺寸（mm）Size
		L	H1	H2	D1	D2	D3
50	2	43	140	78	56	120.5	125
65	2 1/2	46	152	84	68	139.5	145
80	3	46	159	95	80.5	152.5	160
100	4	52	178	108	106	190.5	180
125	5	56	190	125	131	216	210
150	6	56	203	141	153	241.5	240
200	8	60	238	167	205	298.5	295
250	10	68	258	200	256	362	350
300	12	78	306	235	307	432	400
350	14	78	343	294	339	460	470
400	16	102	375	322	390	515	525
450	18	114	394	346	440	565	585
500	20	127	426	384	491	620	650
600	24	154	492	459	593	725	770
