产品介绍
参数Parameter| NO. |
名称 PART NAME |
CS to ASTM | AS to ASTM | SS to ASTM | |
| Type A 105N | Type F22 | Type F304(L) | Type F316(L) | ||
| 1 | 阀体 BODY | A105N | A182 F22 | A182 F304(L) | A182 F316(L) |
| 2 | 阀瓣 DISC | A276 420 | A276 304 | A276 304(L) | A276 316(L) |
| 3 | 垫片 GASKET | 304+GRAPHITE | 316+ GRAPHITE | ||
| 4 | 阀盖 BONNET | A105N | A182 F22 | A182 F304(L) | A182 F316(L) |
| 5 | 铭牌 NAMEPLATE | SS304 | |||
| 6 |
螺栓 BONNET BOLT |
A193 B7 | A193 B16 | A193 B8M | |
| 7 | 球 BALL | A182 F420/STL | A182 F304 | A182 F304(L) | A182 F316(L) |

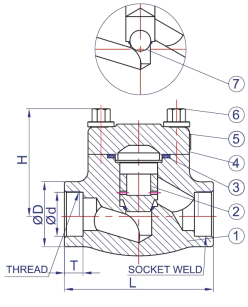

规格示例图series specifications example in Figure
尺寸表（ANSI）
| 通径 | 英寸 | d | L | H | D | T |
| 15 | 1/2” | 21.7 | 79 | 61 | 36 | 9.6 |
| 20 | 3/4” | 27.2 | 92 | 61 | 40 | 12.7 |
| 25 | 1” | 33.9 | 111 | 78 | 50 | 12.7 |
| 32 | 11/4” | 42.7 | 120 | 84 | 60 | 12.7 |
| 40 | 11/2” | 48.8 | 152 | 84 | 67 | 12.7 |
| 50 | 2” | 61.1 | 172 | 118 | 80 | 15.7 |
