NO.	部件名称 PART	材质   MATERIAL
1	手柄套 HANDLE SLEEVE	PLASTIC
2	手柄 HANDLE	SUS304
3	格兰 GLAND	SUS304
4	螺母 NUT	SUS304
5	弹簧垫圈 SPRING WASHER	SUS304
6	阀杆 STEM	SUS304/SUS316
7	阀杆填料 STEM PACKING	PTFE
8	阀杆垫圈 STEM SEAT	PTFE
9	阀盖 CAP	CF8/CF8M
10	阀座 SEAL	RPTFE
11	螺栓 BOLT	SUS304
12	阀球 BALL	CF8/CF8M
13	阀体 BODY	CF8/CF8M
14	螺栓螺母 BOLT NUT	SUS304
15	弹簧垫圈 SPRING WASHER	SUS304

手动三片式法兰球阀概述Manual three Flanged Ball Valve Overview
手动三片式球阀用于截断或接通管路中的介质。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。
Manual three piece ball valve for cutting off or connect the line of medium. Use of different materials,can be separately applied to water,steam, oil,nitric acid,acetic acid and other media


产品特征：PN10~40、全通径、脱蜡精密铸造、阀杆防暴出装置设计
Product characteristics: PN10~40, full size, lost wax casting, valve stem riot out device design
产品通过PED97/23/EC（CE0035认证）、铸件通过AD2000-WO认证
Products through the PED97/23/EC(CE0035), casting through the AD2000-WO certification
设计标准：DIN3357，EN12516、法兰标准：DIN2501，PN10-40
Design Standards: DIN 3357, EN 12516, flange standard: DIN2501, PN10-40
结构长度：DIN3202-F1、检验与测试：DIN3230/3，EN12266
Structure length: DIN3202-F1, inspection and testing: DIN3230 / 3, EN 12266

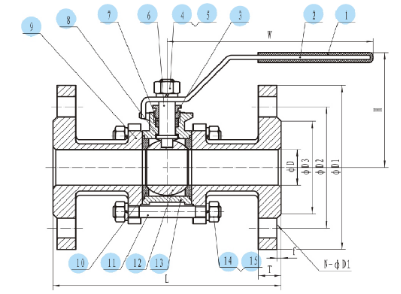

尺寸表Table size

项目  尺寸	1/2”	3/4”	1”	1-1/4”	1-1/2”	2”	2-1/2”	3”	4”
D	15	20	25	32	38	50	65	76	94
D1	95	105	115	140	150	165	185	200	235
D2	65	75	85	100	110	125	145	160	190
D3	45	58	68	78	88	102	122	138	162
f	2	2	2	2	3	3	3	3	3
T	16	18	18	18	18	20	22	24	24
N-Φd	4-Φ14	4-Φ14	4-Φ14	4-Φ18	4-Φ18	4-Φ18	8-Φ18	8-Φ18	8-Φ22
L	130	150	160	180	200	230	290	310	350
W	117	120	148	148	202	202	263	263	293
H	76	84	100	105	116	124	168	177	200
