参数Parameter

公称通径Nominal diameter	10-150mm
公称压力Nominal	PN1.0 、1.6Mpa
连接形式Connection Type	法兰连接：密封面形式RF Flange connection: sealing surface in the form of RF
螺栓、螺母Bolts, nuts	GB6170、GB5782、GB901
阀体Body	WCB/CF8/CF8M/CF3+F46（PFA）
阀盖Cap	WCB/CF8/CF8M/CF3
阀芯Spool	WCB/CF8/CF8M/CF3+F46（PFA）
阀杆Stem	WCB/CF8/CF8M/CF3
阀杆螺母Stem Nut Material	QAL9-4
填料 Filler	V形聚四氟乙烯（PTFE）柔性石墨，PTFE            V type (PTFE) flexible graphite, PTFE Flexible Graphite
操作方式 Operation	手轮操作Handwheel operation
工作温度  Operating Temperature	PFA≤120℃      FEP(F46)≤150℃

手动衬氟截止阀概述 Overview of the manual shut-off valves lined
由于阀内接触介质的部位均采用高压注塑工艺，衬有能耐腐蚀、耐老化的FEP（简称F46）或者PTFE（简称F4），同时又采用聚四氟乙烯波纹管密封，因此该阀能广泛适用于化工、石油、冶金、医药等工业对酸、碱等强腐蚀介质和剧毒、贵重、易挥发介质的管道上作截流用。
Since the valve wetted parts are made of high-pressure injection molding process, lined with corrosion resistant, anti-aging FEP (referred F46) or PTFE (referred to F4), while the use of PTFE bellows seal, so that the valve can be widely applied in chemical, petroleum, metallurgy, pharmaceutical and other industries to acid, alkali and other strong corrosive and highly toxic, expensive, volatile medium on the pipe used for closure.

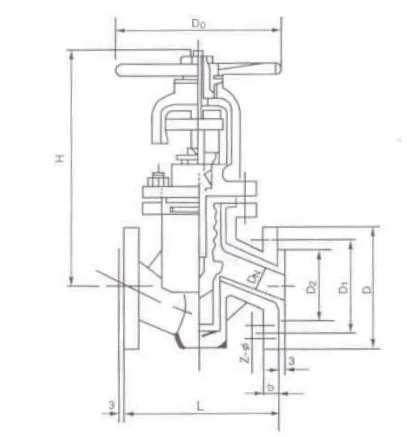

规格示例图series specifications example in Figure


尺寸表（GB）

DN（mm）	10	15	20	25	32	40	50	65	80	100	125	150
L	130	130	150	160	180	200	230	290	310	330	400	480
H	160	168	198	198	265	290	315	360	405	445	495	550
D	90	95	105	115	135	145	160	180	195	215	245	280
D1	60	65	75	85	100	110	125	145	160	180	210	240
D2	26	32	41	50	65	85	100	120	135	155	185	210
b	14	14	14	14	15	16	16	18	20	20	22	24
Z-φ	4-14	4-14	4-14	4-14	4-18	4-18	4-18	4-18	6-φ18/2-M16	6-φ18/2-M16	6-φ18/2-M16	6-φ18/2-M16
D0	80	100	120	120	120	140	140	165	250	280	280	300
重量（千克）	4.6	4.8	6.3	7.0	9.5	11	15	25	35	50	65	92
