参数Parameter
工作压力Pressure rating：1/2"-3"150PSI,4"-6"72PSI,8"43PSI  (Warking pressure is varified by rawmaterial of diaphragm and temperature)
关闭程度可清楚于透明罩上显示 Smooth operation with clear indication of opening/closing through the gauge cover
膜片可替换，保养管理容易Low maintenance cost with replaceable diaphragm and long service life
可调整的阻挡设计可防止关闭时手轮之压力过当 Adjustable stopper can avoid over tightening

部件名称  PART	MATERIAL
1本体 BODY	UPVC,CPVC,PP,PVDF
2上盖 BONNET	UPVC,CPVC,PP,PVDF,PP+GF
3压缩体 COMPRESSOR	FC,SUS,PPG,PVDF
4把手轮 HANDWHEEL	PP
5套筒 SLEEVE	C3602,SUS
6中心柱 STEM	C3602,SUS
7隔膜 DIAPHRAGM	EPDM,FPM,PTFE
8迫紧螺帽 CAP	UPVC,CPVC,PVDF
9弹簧销 COMPRESSOR PIN	SUS 304
10埋入铜柱 INSERTED METAL	C3604,SUS304
11喷筒 GREASE NIPPLE	C3604,(65-200)
12螺栓及平华司BOLTS&WASHER	SUS 304/316
13埋入螺帽 INSERTED NUT	SUS 304/316
14螺帽及平华司 NUTS&WASHER	SUS 304/316
15止堆轴承 THRUST BEARING	STANDARD(100-200)
16阻挡螺帽 STOPPER	SUS 304
17调整螺帽 SET NUT	SUS 304
18透明罩 GAUGE COVER	AS
19垫片 SHEET GASKET	EPDM
20华司 SHEET RING	SUS 304
21流量华司 SPRING WASHER	SUP
22 O环 O-RING	NBR
23铭牌 LOGO PLATE	UPVC

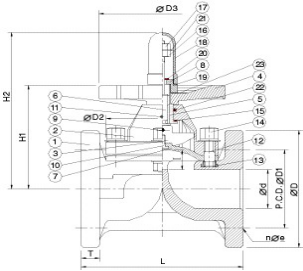

规格示例图（ANSI）series specifications example in Figure

尺寸表Size table

Nom.       SIZE	DIN				ANSI				JIS				DIN		ANSI		JIS		D2	D3	d	H1	H2	l
													T
	D	D1	n-Øe	L	D	D1	n-Øe	L	D	D1	n-Øe	L	UPVC CPVC	PP PVDF	UPVC CPVC	PP PVDF	UPVC CPVC	PP PVDF
1/2" (15mm)	95	65	4-14	130	89	61	4-16	108	95	70	4-15	110	19	20	12	13	12	13	54*70	95	13	85	130	10
3/4" (20mm)	105	75	4-14	150	98	70	4-16	150	100	75	4-15	120	20	21	15	16	13	14	63*78	95	18	94	137	12
1" (25mm)	115	85	4-14	160	108	79	4-16	150	125	90	4-19	130	20	21	18	19	13	14	36*88	110	25	98	160	15
1-1/2" (40mm)	150	110	4-18	200	127	98	4-16	176	140	105	4-19	180	19	20	15	16	17	18	125	150	41	130	200	22
2" (50mm)	165	125	4-18	230	152	121	4-19	202	155	120	4-19	210	22	23	19	20	20	21	148	150	52	148	225	31
2-1/2" (65mm)	185	145	4-18	290	178	140	4-19	25	175	140	4-19	250	22	23	20	21	22	23	182	210	67	189	268	39
3" (80mm)	200	160	8-18	310	191	152	4-19	264	185	150	8-19	280	24	26	20	23	22	24	203	210	78	250	343	48
4" (100mm)	220	180	8-18	350	229	191	8-19	329	210	175	8-19	340	24	26	23	25	23	25	255	250	100	275	383	60
6" (150mm)	291	240	8-23	480	291	241	8-22	480	291	240	8-23	480	26	28	26	28	26	25	385	410	148	334	476	70
8" (200mm)	343	295	8-23	570	343	298	8-22	570	343	290	12-23	570	30	35	30	35	30	35	430	405	198	450	627	95
